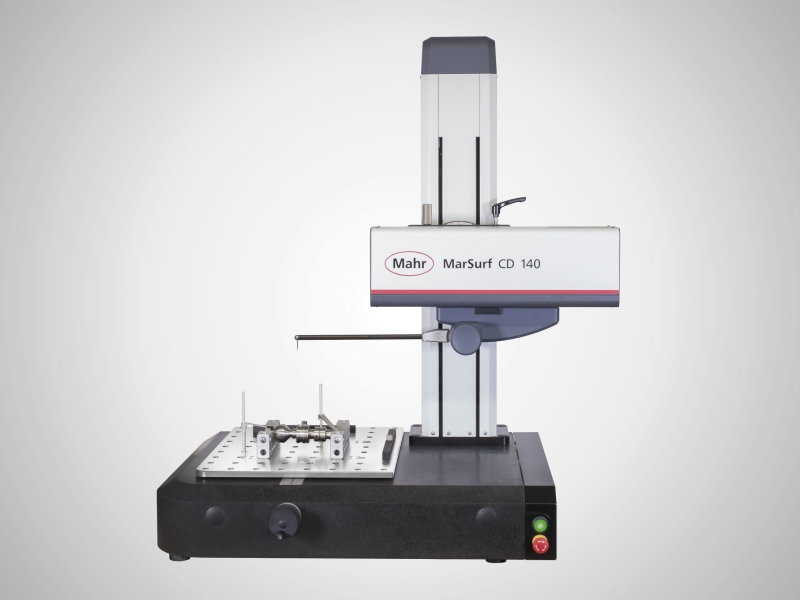

輪廓測量?jī)x的工作原理
輪廓測量?jī)x是一種用于測量元素線的形狀和各種機械零件的截面輪廓的精密設備。在軸承工業中可以測量各種滾動體和滾道的明線形狀，例如：凸度，接觸角，表面曲率半徑和參考零件的角度等。在機械工業中可以測量各種零件直線度，線輪廓，平行度，傾斜度，角度。特別適用于汽車，拖拉機，摩托車活塞的形狀測量。研發企業的生產儀器由微機控制，可自動實現測量周期，自動消除安裝錯誤，直接顯示被測件的形狀和參數，并可打印圖形和數據進行產品質量檢查和處理分析。
工作原理
輪廓測量?jī)x工作臺采用高精度水平氣浮軌道和滾動垂直軌道，移動精度高，穩定性好，壽命長；測量效率高，裝卡方便，操作簡單，適用于車間測試站或測量室使用。該儀器可以根據用戶需求進一步開發軟件，更廣泛地滿足用戶測量形狀的要求，并具有多種工具備件，供用戶根據自己的需求進行選擇。
主要技術性能
技術性能：
1，測量范圍：軸Φ1-180mm，軸套不大于Φ200mm，長度不大于220mm。
2，顯示值誤差：1％±0.1U。
3，測量精度：不大于0.5U。
4，氣浮臺移動精度：動態不大于0.2U / 100mm。
5，電源：220V，50Hz，0.5KW。
6，氣源壓力：0.5-0.8Mpa。
輪廓測量?jī)x是一種精密設備，用于測量元素線的形狀和各種機械零件的截面輪廓。在軸承工業中可以測量各種滾動體和滾道的明線形狀，例如：凸度，接觸角，表面曲率半徑和參考零件的角度等。在機械工業中可以測量各種零件直線度，線輪廓，平行度，傾斜度，角度。特別適用于汽車，拖拉機，摩托車活塞的形狀測量。該儀器采用微電腦控制，自動測量周期，自動消除安裝錯誤，直接顯示被測零件的形狀和參數，并可以打印圖形和數據進行產品質量檢查和過程分析。儀器工作臺采用高精度水平氣浮軌道和滾動垂直軌道，移動精度高，穩定性好，壽命長；測量效率高，裝卡方便，操作簡單，適用于車間測試站或測量室使用。該儀器可以根據用戶需求進一步開發軟件，更廣泛地滿足用戶測量形狀的要求，并具有多種工具備件，供用戶根據自己的需求進行選擇。
