德國蔡司三坐標測量?jī)x曲面輪廓度怎么測量？

來源：三本測量瀏覽：- 發布日期：2025-03-17 19:27:32【大中小】

德國蔡司三坐標測量?jī)x在曲面輪廓度的測量方面，具有高精度和高效率的特性。以下是具體的測量步驟和注意事項：

一、測量步驟
1.設備校準：
在進行測量之前，應對蔡司三坐標測量?jī)x進行校準，以確保測量結果的準確性。
校準過程包括探針校準、設備參數調整等，需按照制造商的推薦進行。
2.規劃?rùn)z測方案：
根據工件圖紙和檢測要求，制定詳細的測量計劃。
選擇合適的傳感器（如接觸式探針、光學掃描頭等）和測量策略。
3.建立坐標系：
在測量軟件中建立工件坐標系，為后續測量提供參考。
通常以工件的某個基準點或基準面為原點，建立三維坐標系。
4.數據采集：
使用選定的傳感器，按照預設路徑采集曲面上的點云數據。
對于復雜曲面，可采用多傳感器融合技術，結合接觸式和非接觸式測量方式，以提高測量精度和效率。
5.數據處理與分析：
將采集的數據導入測量軟件，進行曲面重構和公差分析。
應用濾波器將輪廓分成長波和短波成分，以更準確地評估輪廓度。
根據需要，進行曲面擬合、特征提取等操作。
6.結果報告：
生成詳細的測量報告，包括尺寸、形位公差、輪廓度等各項指標。
將實際測量結果與設計要求或標準進行對比和評估，判斷輪廓度是否合格。

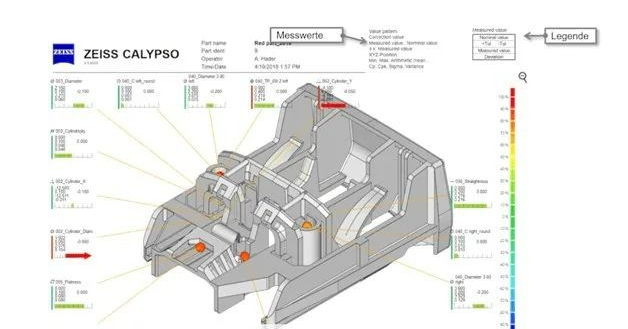

蔡司三坐標測量?jī)x

二、注意事項
1.表面質量評估：
在進行輪廓度測量之前，應對被測表面進行適當?shù)奶幚恚詼p少表面缺陷對測量結果的影響。
評估被測表面的粗糙度、波紋度和形狀等特征，確保它們符合測量要求。
2.測量參數設置：
正確設置測量參數，包括取樣長度、評定長度、行程長度等。
這些參數的設置將直接影響測量的精度和準確性。
3.工件定位和安裝：
確保工件放置在穩定的測量位置上，表面與探針軸垂直。
對于復雜曲面，需特別注意工件的定位和安裝方式，以減少測量誤差。
4.傳感器選擇：
根據曲面的復雜度和材料特性，合理選擇接觸式或非接觸式的傳感器。
對于易損或易變形的曲面，優先考慮非接觸式測量方式。
5.路徑規劃：
設計高效的測量路徑，確保覆蓋整個曲面，同時避免重復測量。
路徑規劃應考慮曲面的形狀、大小和測量要求等因素。
