蔡司三坐標檢測圓柱齒輪
通過在軟件界面輸入齒輪參數，即可實現檢測
1、蔡司三坐標測針大小的選擇：測針的球徑D＜Mn，模數越小，測針的直徑越小。

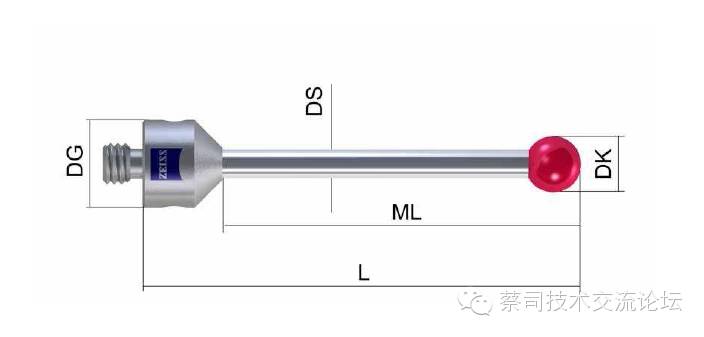

測針規格中"ML"表示有效測量長度，測針直徑越小，有效測量長度就會越短。
這對測量齒輪的影響在于：齒輪齒向（Lead）方向測量長度越短（Lead測量長度＜ML），但實際產品齒輪高度H可能較大
2、蔡司三坐標不使用轉臺檢測
適用模數Mn≥1的直齒輪和斜齒輪，其中部分直齒輪可以測量全部齒（測針ML＞直齒輪高度H），斜齒輪檢測不測量全部齒
3、蔡司三坐標結合轉臺檢測
適用幾乎所有齒輪，重量滿足轉臺承重。直齒和斜齒均可以測量全部齒
4、齒輪軟件檢測報告
Profile/齒形: Fa 齒廓總偏差；；ffa 齒廓形狀偏差；fHa 齒廓傾斜偏差
Ch 齒形鼓性修正；dc 齒形修正最高點
Lead/齒向: Fb 齒向總偏差；ffb 齒向形狀偏差；fHb 齒向傾斜偏差
Cb 齒向鼓性修正；zc 齒形修正最高點
Pitch/周節
Fp 周節累計偏差；fp 單一周節偏差；fu 定距偏差；Fr 跳動
Rs 齒厚偏差；Ss 齒寬；As 齒寬偏差；Es 齒隙寬；AEs 齒隙寬偏差
MrK 半跨球距；MdK 跨球距；MdR 跨棒距
Wk 公法線長度/跨齒距
da 齒頂圓直徑；df 齒根圓直徑
1、蔡司三坐標測針大小的選擇：測針的球徑D＜Mn，模數越小，測針的直徑越小。
測針規格中"ML"表示有效測量長度，測針直徑越小，有效測量長度就會越短。
這對測量齒輪的影響在于：齒輪齒向（Lead）方向測量長度越短（Lead測量長度＜ML），但實際產品齒輪高度H可能較大

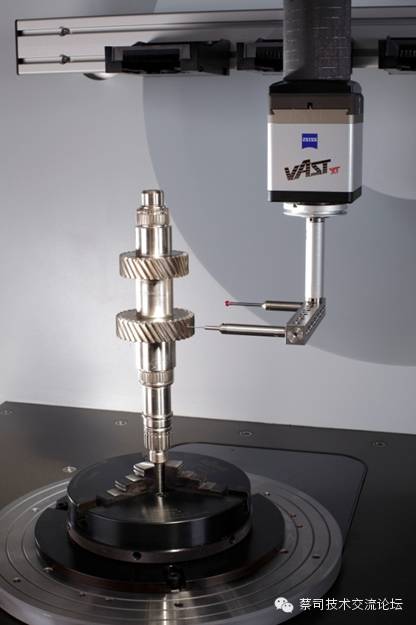

2、蔡司三坐標不使用轉臺檢測
適用模數Mn≥1的直齒輪和斜齒輪，其中部分直齒輪可以測量全部齒（測針ML＞直齒輪高度H），斜齒輪檢測不測量全部齒
3、蔡司三坐標結合轉臺檢測
適用幾乎所有齒輪，重量滿足轉臺承重。直齒和斜齒均可以測量全部齒

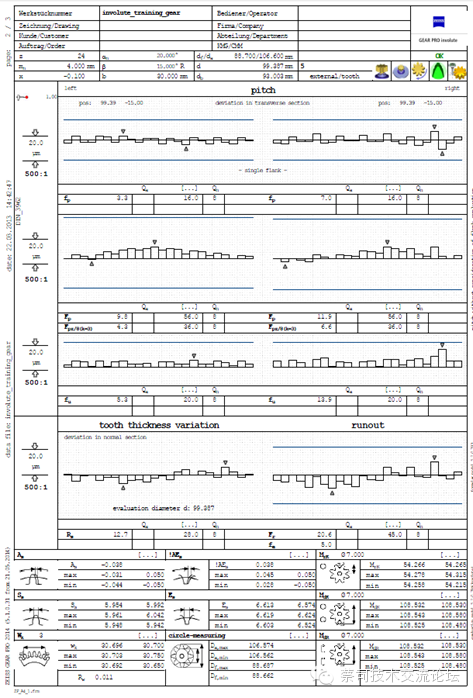

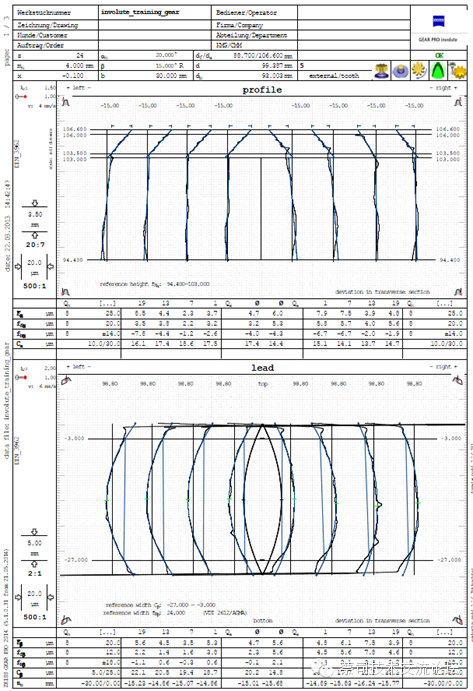

4、齒輪軟件檢測報告
Profile/齒形: Fa 齒廓總偏差；；ffa 齒廓形狀偏差；fHa 齒廓傾斜偏差
Ch 齒形鼓性修正；dc 齒形修正最高點
Lead/齒向: Fb 齒向總偏差；ffb 齒向形狀偏差；fHb 齒向傾斜偏差
Cb 齒向鼓性修正；zc 齒形修正最高點
Pitch/周節
Fp 周節累計偏差；fp 單一周節偏差；fu 定距偏差；Fr 跳動
Rs 齒厚偏差；Ss 齒寬；As 齒寬偏差；Es 齒隙寬；AEs 齒隙寬偏差
MrK 半跨球距；MdK 跨球距；MdR 跨棒距
Wk 公法線長度/跨齒距
da 齒頂圓直徑；df 齒根圓直徑
