蔡司三坐標的選擇方法詳解
隨著制造業對工件要求得嚴格，越來越多的制造業都選擇三坐標來檢測工件是否合格。為了適應市場變化需求，蔡司三坐標測量?jī)x精度、種類、效率、便捷性、自動化、功能及一體化程度日趨提升及發展，但是如何選擇適合自己得蔡司三坐標測量機呢？
下面三本精密儀器小編從三坐標測量?jī)x類型、精度、效率及功能等方面，淺談如何選擇三坐標測量機？?jī)H供參考。
- 用戶工件測量要求
【1】（行程大小）根據圖紙及工件特性選擇合適的測量行程。那要注意的是在選擇測量范圍時候，不僅需要考慮工件大小，還需考慮整體工件能否放置于測量機之內正常測量。因此要考慮，實際工件大小和預留足夠的測量空間。每家三坐標測量機的行程計算規則是不一樣的，選擇大小，建議是宜大不宜小。
此外，加長桿等因素也要考慮，比如對于固定式測頭，評估測量范圍時應根據測量要求加上其星形探針組各向探針及接長桿長度，因此，X、Y、Z向測量范圍應綜合考慮工件被測的zui大尺寸結合探針長度（單邊或雙邊）、探針更換架及裝夾位置等要素。
【2】（精度大?。┮罁?jù)圖紙公差要求選擇合適測量精度的三坐標。將三坐標測量機給定之測量誤差與被測特性的公差進行比對，初步判斷三坐標測量機精度。對于精密測量其測量誤差通常為被測工件尺寸公差帶的10%至20%以內 (即1/10至1/5)，例如兩點間距為600mm,公差帶為20um,則所選用的測量機在此長度上的測量誤差應不大于2至4 um,于某些條件下例如對于極小公差不排除放寬至更大百分比之可能。
一般而言尺寸、距離及位置等特性可據長度測量示值誤差MPE_E0進行評估，但于具體工件測量時，尤其體現于形位及輪廓測量時，往往涉及大量測點甚至連續掃描，需綜合考慮其形狀測量誤差MPE_RONt或掃描誤差MPE_THP,鑒于實際應用往往不局限于單探針，將涉及多探針形狀、尺寸及位置誤差（PFTM、PSTM、PLTM），用戶應綜合考慮測量機各精度性能指標選擇更適合的三坐標測量機。
- 蔡司三坐標測量機類型及軟硬件配置

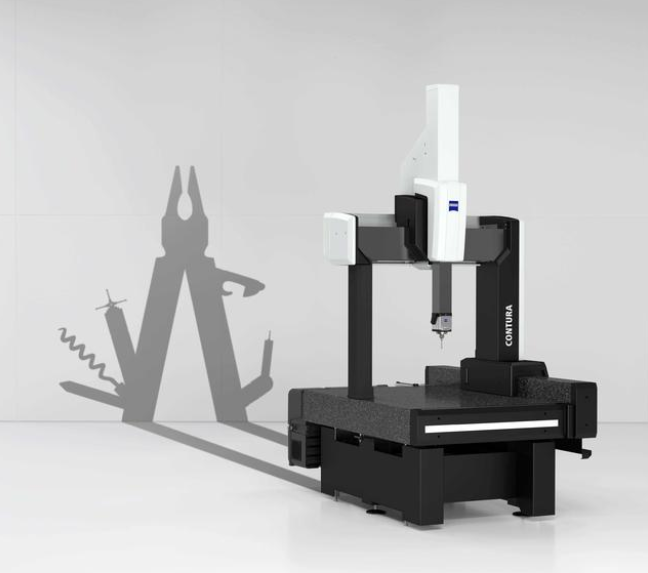

【1】從工件結構考慮。一般中等尺寸部件，選用移動橋式三坐標測量機；對于小型部件，則移動平臺式測量機（包括接觸式、視像式、復合式）；對于大型工件，選用用大型橋式或龍門式結構。
【2】從測量機結構性能方面考慮。三坐標測量機重復性、動態特性及穩定性與三坐標測量機自身使用的材料相關。
【3】從研發或生產工藝角度考慮。如果需要無損檢測工件，例如針對注塑或鋁壓鑄制品，可選擇無損掃描技術工業CT測量機，來達到檢測需求。
【4】從實際應用角度考慮。配備接觸式（固定式/旋轉式+掃描/點觸式）或非接觸式測頭(激光/白光等)，對于尺寸角度及形位公差等常規要求，配備通用測量軟件平臺，對于特殊應用，可配置曲線曲面、齒輪測量、葉片、數據管理及統計分析等軟件及功能選項。
【5】從工件幾何特征方面考慮。大體可分為回轉體類（包括軸類、盤類）、板類、殼體類及型腔模具類、箱體類、復合類及異形類零件等。通常對于回轉體類或需采用回轉測量的精密部件，可選用配備轉臺，效率更高。對于殼體及箱體類工件則多考慮配備固定式測頭系統的測量機，部分復合類及異形類零件甚至需考慮配備多種測頭系統以滿足全面的檢測要求。
- 預約蔡司三坐標演示及驗證
【1】 為了更加滿足測量需求的多樣性，用戶可攜帶圖紙具體和我工程師進一步溝通，看看哪款蔡司三坐標可以滿足其測量需求。
【2】 通過演示及報告相關驗證這款蔡司三坐標是否可以滿足測量需求
下面三本精密儀器小編從三坐標測量?jī)x類型、精度、效率及功能等方面，淺談如何選擇三坐標測量機？?jī)H供參考。
- 用戶工件測量要求
【1】（行程大小）根據圖紙及工件特性選擇合適的測量行程。那要注意的是在選擇測量范圍時候，不僅需要考慮工件大小，還需考慮整體工件能否放置于測量機之內正常測量。因此要考慮，實際工件大小和預留足夠的測量空間。每家三坐標測量機的行程計算規則是不一樣的，選擇大小，建議是宜大不宜小。
此外，加長桿等因素也要考慮，比如對于固定式測頭，評估測量范圍時應根據測量要求加上其星形探針組各向探針及接長桿長度，因此，X、Y、Z向測量范圍應綜合考慮工件被測的zui大尺寸結合探針長度（單邊或雙邊）、探針更換架及裝夾位置等要素。
【2】（精度大?。┮罁?jù)圖紙公差要求選擇合適測量精度的三坐標。將三坐標測量機給定之測量誤差與被測特性的公差進行比對，初步判斷三坐標測量機精度。對于精密測量其測量誤差通常為被測工件尺寸公差帶的10%至20%以內 (即1/10至1/5)，例如兩點間距為600mm,公差帶為20um,則所選用的測量機在此長度上的測量誤差應不大于2至4 um,于某些條件下例如對于極小公差不排除放寬至更大百分比之可能。
一般而言尺寸、距離及位置等特性可據長度測量示值誤差MPE_E0進行評估，但于具體工件測量時，尤其體現于形位及輪廓測量時，往往涉及大量測點甚至連續掃描，需綜合考慮其形狀測量誤差MPE_RONt或掃描誤差MPE_THP,鑒于實際應用往往不局限于單探針，將涉及多探針形狀、尺寸及位置誤差（PFTM、PSTM、PLTM），用戶應綜合考慮測量機各精度性能指標選擇更適合的三坐標測量機。
- 蔡司三坐標測量機類型及軟硬件配置
【1】從工件結構考慮。一般中等尺寸部件，選用移動橋式三坐標測量機；對于小型部件，則移動平臺式測量機（包括接觸式、視像式、復合式）；對于大型工件，選用用大型橋式或龍門式結構。
【2】從測量機結構性能方面考慮。三坐標測量機重復性、動態特性及穩定性與三坐標測量機自身使用的材料相關。
【3】從研發或生產工藝角度考慮。如果需要無損檢測工件，例如針對注塑或鋁壓鑄制品，可選擇無損掃描技術工業CT測量機，來達到檢測需求。
【4】從實際應用角度考慮。配備接觸式（固定式/旋轉式+掃描/點觸式）或非接觸式測頭(激光/白光等)，對于尺寸角度及形位公差等常規要求，配備通用測量軟件平臺，對于特殊應用，可配置曲線曲面、齒輪測量、葉片、數據管理及統計分析等軟件及功能選項。
【5】從工件幾何特征方面考慮。大體可分為回轉體類（包括軸類、盤類）、板類、殼體類及型腔模具類、箱體類、復合類及異形類零件等。通常對于回轉體類或需采用回轉測量的精密部件，可選用配備轉臺，效率更高。對于殼體及箱體類工件則多考慮配備固定式測頭系統的測量機，部分復合類及異形類零件甚至需考慮配備多種測頭系統以滿足全面的檢測要求。
- 預約蔡司三坐標演示及驗證
【1】 為了更加滿足測量需求的多樣性，用戶可攜帶圖紙具體和我工程師進一步溝通，看看哪款蔡司三坐標可以滿足其測量需求。
【2】 通過演示及報告相關驗證這款蔡司三坐標是否可以滿足測量需求
