蔡司Calypso軟件RPS定位點操作介紹

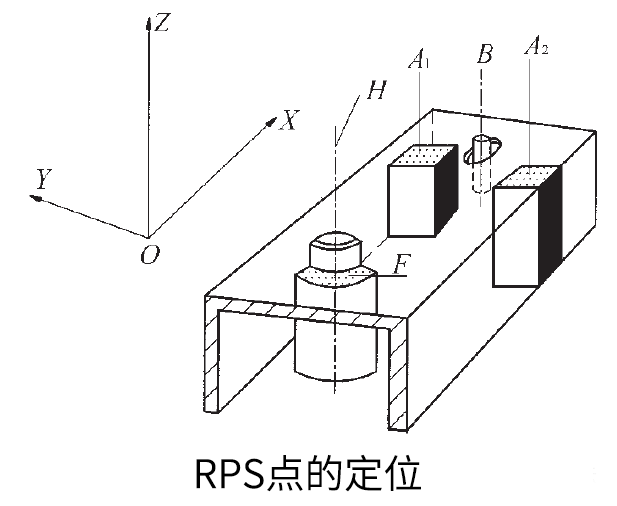

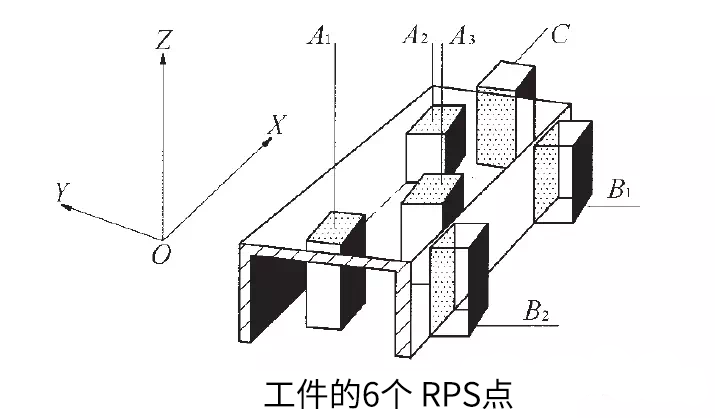

RPS點是模具、工裝、檢具的定位點。為了實現統一定位技術規則，必須保證模具、工裝、檢具工具、都按照RPS點來制造。這也是RPS坐標最重要的作用。
-
基本坐標系界面：
-
輔助坐標系界面：
三. Calypso軟件操作示意
4 設定循環次數（根據實際需要）
注：RPS輔助坐標系和基本坐標系建立方法一樣
四. 舉例說明
-
在模型上提取三個圓，分別投影在上表平面。
這表示：
或者
X軸 被 圓1 定義。
-
圓1圓2圓3 三個特征一起定義零件的Z。
這樣做的結果是定義一個Z平面，現在零件沿著Z方向被鎖住了位置，它們固定住了Z的平移。由于零件在Z軸已經定位了，所以又同時固定了零件圍繞X軸和Y軸的旋轉。
-
圓1同時被應用于定義零件的X和Y，它是一個“主要”特征。
這樣做的結果是定義了X,Y 的位置。現在零件在三個軸向的位置都被鎖住了，這樣在X，Y和Z方向上被固定住了。這一步對旋轉沒有任何影響，零件仍然能夠圍繞Z軸自由的旋轉。
-
[size=18.018px]圓2被用于定義零件的Y，這個圓就是一個“次要”特征，圓1終止了零件圍繞Z軸旋轉。特征2用來控制主軸的旋轉。特征2在這個應用中用來固定住Y，如果特征1和特征2的連線大體上在X軸的方向上，它們通過控制Y，阻止零件圍繞Z的旋轉。
根據零件設計的不同，實際的情況也可能不同，比如下面這種情況，也是常見的。特征2在這種情況下用來固定住X，如果特征1和特征2的連線大體上在Y軸的方向上，它們通過控制X，阻止零件圍繞Z的旋轉。
