尋找金屬加工行業最美老設備——這是荷蘭咨詢機構 P.K.M. 舉辦攝影比賽的目的。不僅要考慮照片本身，還要考慮它背后的故事。

參賽者們發來了各種設備的照片：舊沖壓機、金屬軋制機、鉆床和鉆孔機。還有一臺帶有5.25英寸雙軟盤驅動器的舊電腦。“P.K.M.為所有參賽者感到激動：精彩的照片和美麗的故事。當然，贏家只有一個。”評審團說。

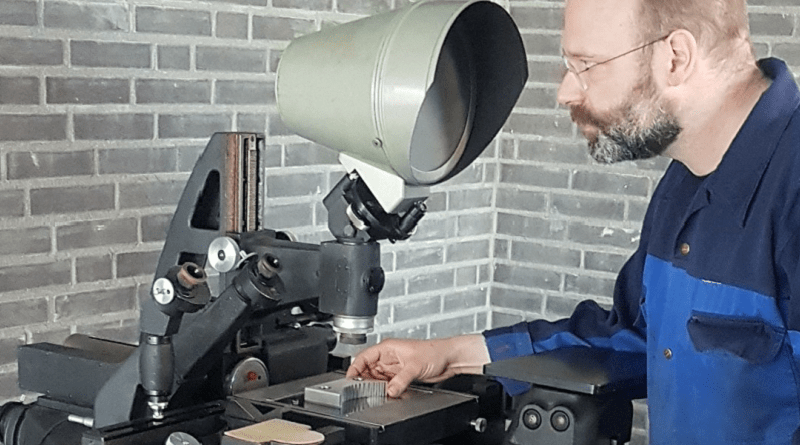

獲勝者是 Nobby Assmann，他憑借一臺1930年末的蔡司測量機贏得了勝利。

Nobby 接受了為期兩天的定制咨詢服務。P.K.M.是一家咨詢機構，涉及公司戰略、員工管理、市場營銷、質量和可持續性等領域。“我們希望得到公司戰略方面的全面建議。”Nobby說。“早些時候，P.K.M.就公司繼任計劃向我們提供了咨詢服務，這非常有幫助。”

#1專注于工具車間測量

Nobby和他的父母共同經營一家小型的零部件加工公司。該公司提供包括電火花線切割、電火花沉模、鏜孔珩磨、平面研磨、平面和外圓磨削以及合同測量工作。獲獎的古董測量顯微鏡就放在大廳里。當你進入公司時，你就會很清楚的感受到測量對公司來說是非常重要的。在測量實驗室里，Nobby在檢測自己公司的產品，但大部分時間都是外包工作：檢查客戶生產的產品。

“我真的很熱愛測量”，Nobby 說。“我檢測的產品非常多樣化——我的客戶也是如此。”去年，公司購買了一臺現代化三坐標測量機：一臺配備了VAST XT測頭的ZEISS CONTURA。“我真的很享受使用精準設備和強大軟件來工作。老式測量顯微鏡也以它自己的方式令人印象深刻：非常精準且設計精良。我可以盯著它看幾個小時。”

#2老設備，大本領

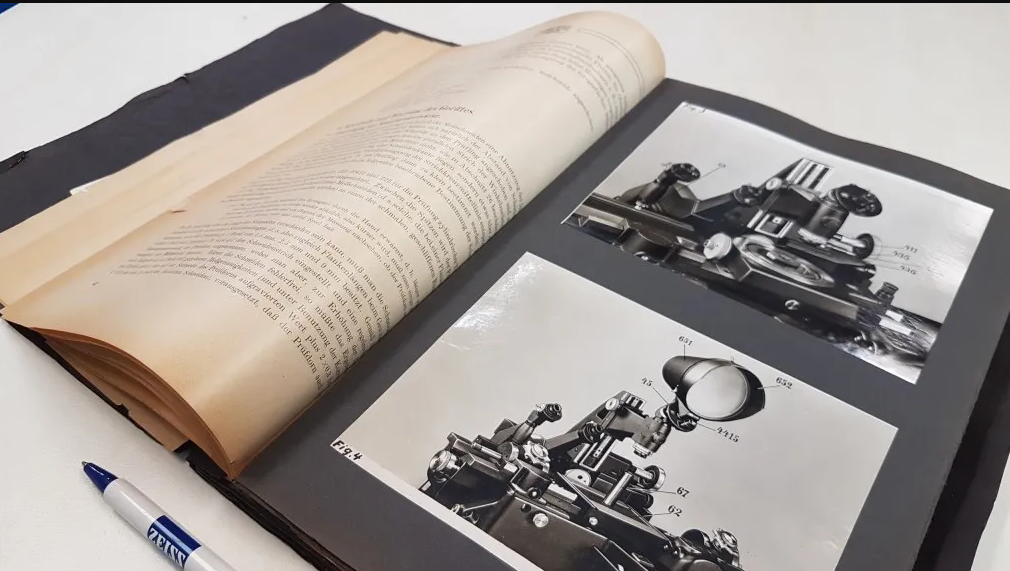

仿佛戀愛一般，Nobby看著這個只有500kg重的設備，輕輕撫摸著啞光黑色油漆。“這是蔡司制造的原始橡木桌。附帶一本印刷在超薄紙上的手冊，并配有精美的照片，展示了各種各樣的配件。一項特殊功能是工件顯微鏡的傾斜。它使您能夠在槳距角下檢查螺紋。這是我從未見過的一個功能，非常有用——即使在現代光學或視覺測量機上也是如此。”

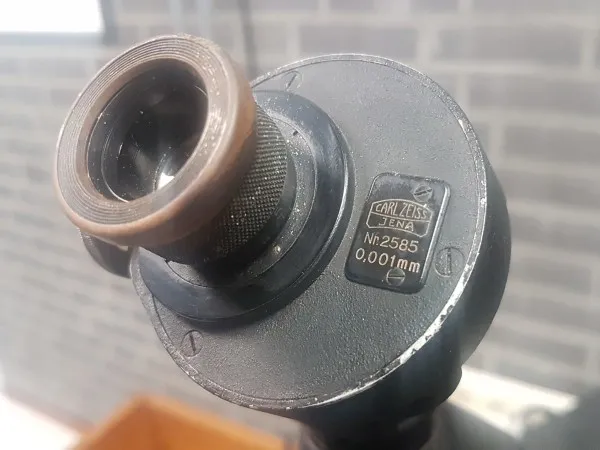

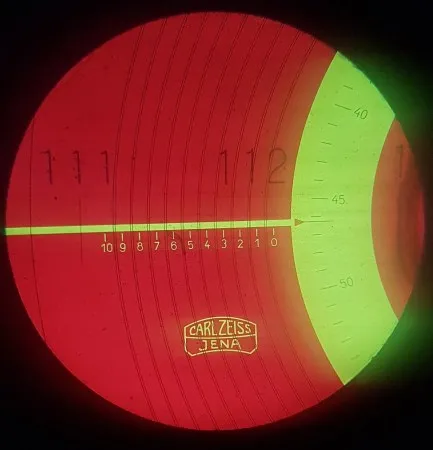

“在我看來，最特別的是X軸和Y軸的讀數。”你可以通過兩臺顯微鏡來讀取坐標軸，它們都由老式自行車燈泡照明。“你可以很容易地讀取到微米(μm)級。稍加練習，你甚至可以讀取到十分之一微米，甚至一百納米……用的是三十年代的設備！那不是很了不起嗎？！”

“看到這個框精準地落地真是太棒了。即使是在半圓形的輪廓中也令人印象深刻。”導軌在畫面中完全分開。現代機床和三坐標測量機傾向于有堆疊軸：一個或兩個軸沿另一個軸移動。這不是很理想：第一軸（俯仰、滾轉、偏航和直線度）的偏差會對后續軸產生影響。這款蔡司設備的X軸和Y軸完全分開。Nobby：“在20世紀30年代，人們已經知道這是制造設備最精確的方法。”

當被問及這臺設備是否還在使用時，他回答道：“實際上我很少需要使用舊的測量顯微鏡。但有時用我們的數控三坐標測量機或數控圓度測量機測量尺寸非常耗時，甚至是不可能的。用傳統的方法而不是用現代的數控設備來獲取結果是非常值得的。”
