CONTURA 蔡司新一代連續掃描三坐標測量機
卡爾 · 蔡司Carl Zeiss成立于1846年，是世界著名的光學產品制造公司，蔡司自1973年制造出全世界第一臺CNC三坐標測量機UMM500以來，每年都不斷開發新技術，到現在為止已擁有多個國際專利，從而使蔡司測量技術遠遠領先于其他公司。其中Contura 系列的測量機具有以下技術特點。

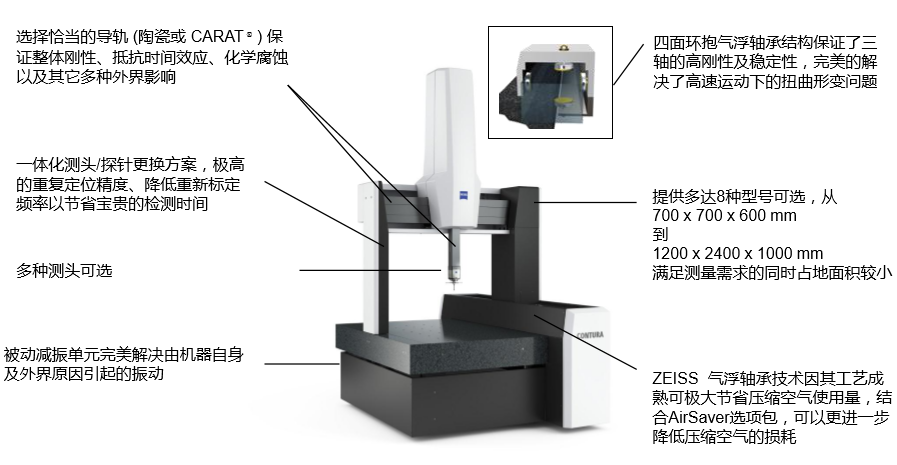

機械結構
探頭類型
CONTURA可配備固定型被動式探頭、靈活的蔡司RDS關節式探頭座或主動式掃描測針。各類探頭均具有掃描功能。主動式探頭采用蔡司navigator技術——高速測量唾手可得。
穩定的測量結果
根據配置不同，CONTURA采用工業陶瓷或CARAT導軌，具有優異的剛性 、較低的熱膨脹性和輕盈的機身重量。三軸均采用四面環抱氣浮軸承，可在高速運行和加速的條件下保持穩定性。懸浮安裝在CONTURA導軌上的玻璃陶瓷光柵尺具有零膨脹特性，因此無需安裝溫度傳感器或進行誤差補償。高等級的防護特性使得該機器可以在生產車間使用。
計算機輔助精度修正（CAA)
動態形變的橋架直接影響測量精度，尤其是在掃描測量時更是如此。CONTURA可計算這一動態效應所需的補償值。因此在高速測量環境下亦可保證測量精度。
控制簡便
用戶無需計算機，只需借助界面友好的控制面板即可對系統進行控制。通過先進的搖桿可對所有軸的運動進行更為便捷與精準的控制?？稍贑NC模式下對速度進行調節。
選項
HTG（寬溫度梯度）選項可保證寬溫度范圍內（18-26℃）一致的精度。X=700/1000mm的測量機包含有工件和測量機溫度傳感器
集成式探頭架可在無需校準的情況下獲得最大效率
主動式測針適用于快速更換架選項
使用蔡司AirSaver功能最高可節省60%壓縮氣體用量。

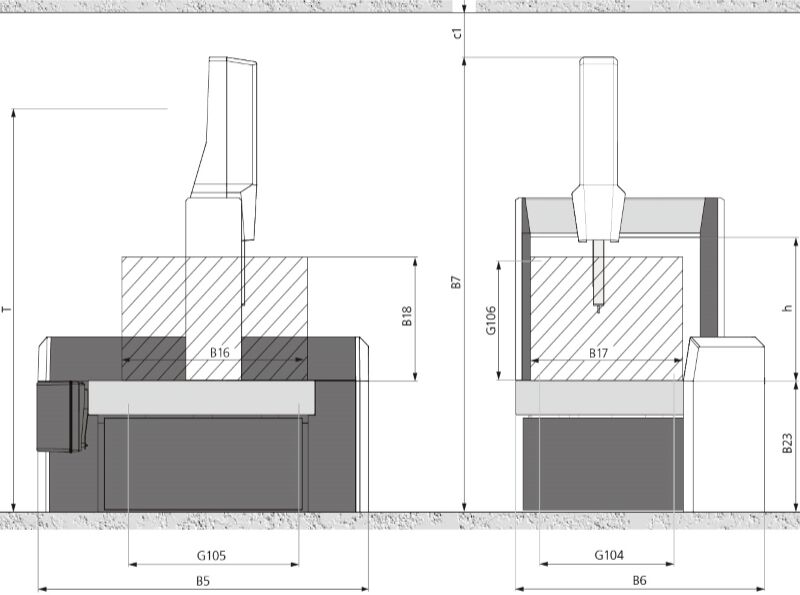

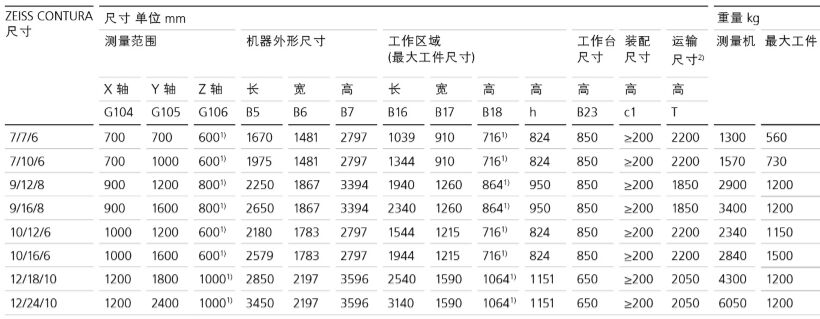

測量范圍
|
|
X |
Y |
Z |
|
7/7/6 |
700 |
700 |
600 |
|
7/10/6 |
700 |
1,000 |
600 |
|
10/12/6 |
1,000 |
1,200 |
600 |
|
10/16/6 |
1,000 |
1,600 |
600 |
|
9/12/8 |
900 |
1,200 |
800 |
|
9/16/8 |
900 |
1,600 |
800 |
|
12/18/10 |
1,200 |
1,800 |
1,000 |
|
12/24/10 |
1,200 |
2,400 |
1,000 |
